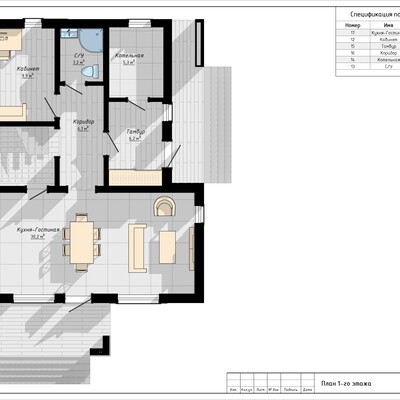

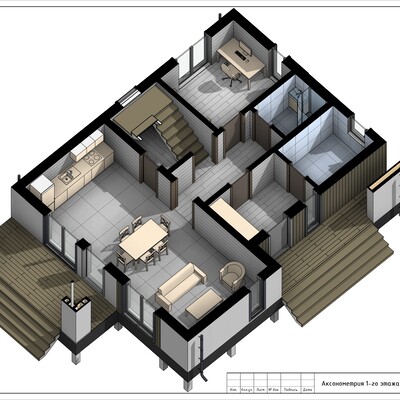

Выдача чертежей стадии "Э"- важный этап проектной работы.
Этот этап связан с согласованием визуальной, технической и экономической частей.
Мы с вами вместе подготовим альбом эскизных решений.
В этот раз мы будем опираться на заготовленные шаблоны видов, что упростит, а главное ускорит выпуск документации.
При этом, я вам покажу как быстро создавать виды с преднастроенной графикой.
Разберем аннотации.
Расставим Марки и отредактируем их под наши нужды.

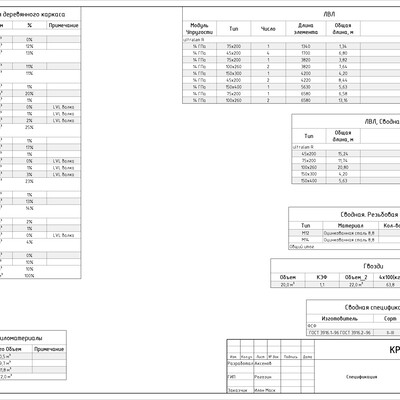

Разработаем новые спецификации на базе готовых, для того чтобы вы могли лучше понять принципы создания и работы в них.
Настроим спецификации таким образом, чтобы они обновляли данные автоматически и в режиме "онлайн".
На основе этих спецификаций:
1) Подсчитаем и выдадим объемы для сметчика.

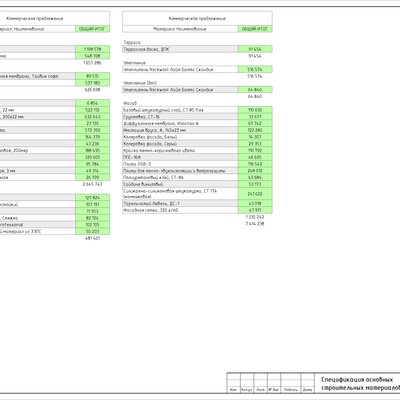

2) Подсчитаем стоимость Материалов и Работ, выдадим КП.
Как итог, произведем экономическое сравнение фасадных систем.
Выведем проект в PDF для заказчика.

Профильный БЛОК, из-за которого мы все тут собрались.
Подача материала осуществляется по следующей формуле: Теория + Практика.
В теоретической части я вам расскажу об особенностях каркасного домостроения со взором на практику, эксплуатацию и связью со смежными разделами.
Разберем различные схемы, варианты и нюансы.
Вместе будем принимать решения, не только основываясь на технико-экономическом сравнение вариантов, но и по другим ключевым критериям.
Затем закрепим теорию практикой.

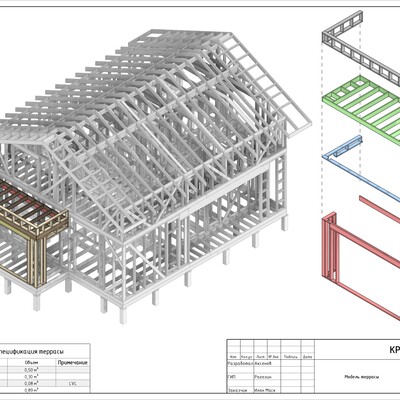

Мы подробно разберем механики моделирования частей каркаса.
Разберемся со Стадиями.
Научимся работать со значениями, разберем принцип "первой доски".
Изучим Механики, которое помогут вам быстро и без забот структурировать в полуавтоматическом режиме вашу каркасную модель.
И многое другое. Этот БЛОК, по сути, содержит все мои наработки, знания и механики*, которые я использую в своей повседневной работе.
*в рамках текущей Архитектурной модели, стадии и курса.

Сделать модель это одно, а вот вытащить оттуда информацию это другое (с)

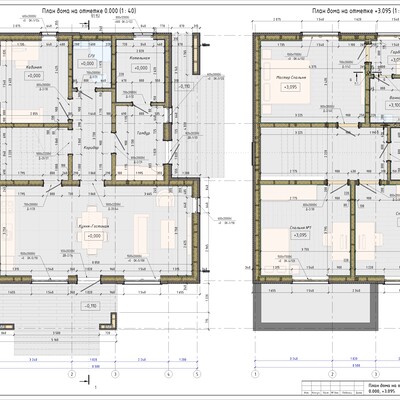

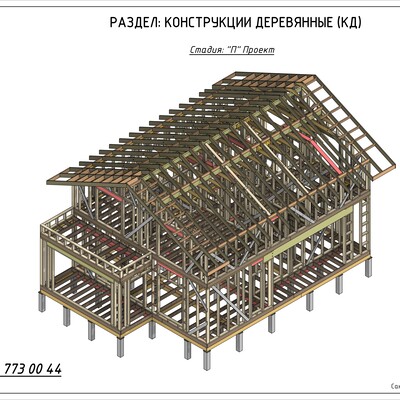

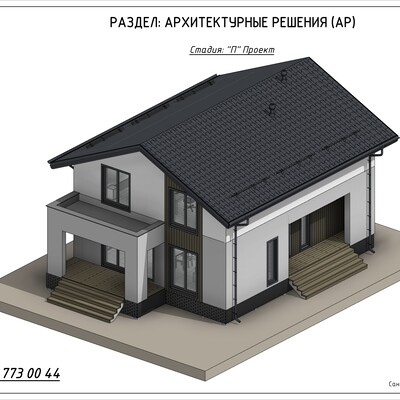

На базе Шаблона проработаем структуру проекта.

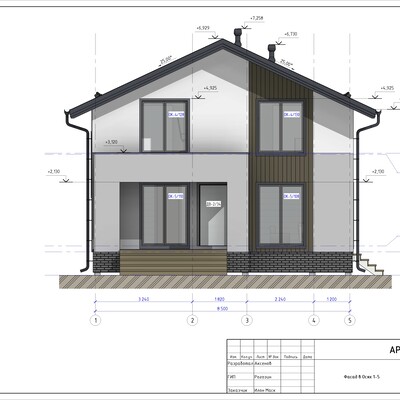

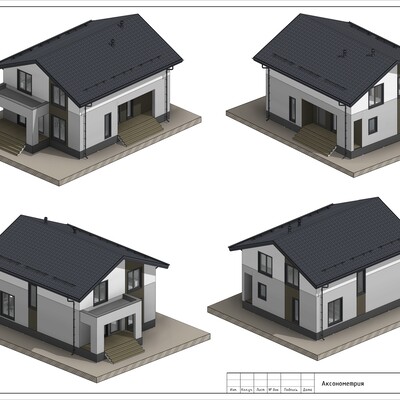

Рассмотрим правила оформления чертежей.

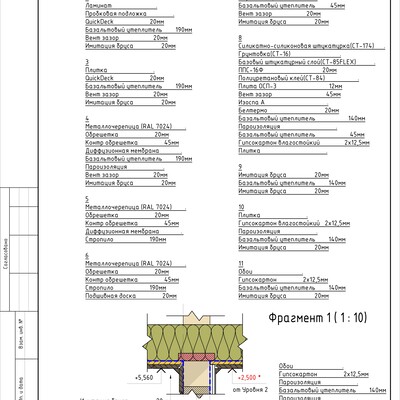

Разберем механики, позволяющие быстро расставлять аннотации.
За счет изучения и разбора правил и алгоритмов шаблона, обеспечим оперативную выдачу чертежей.

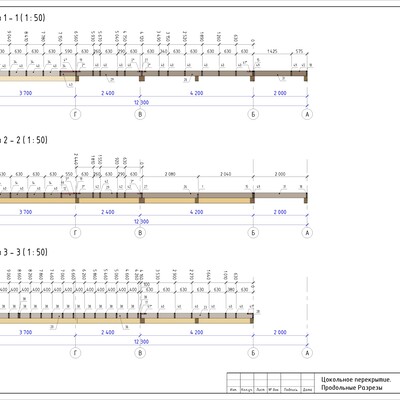

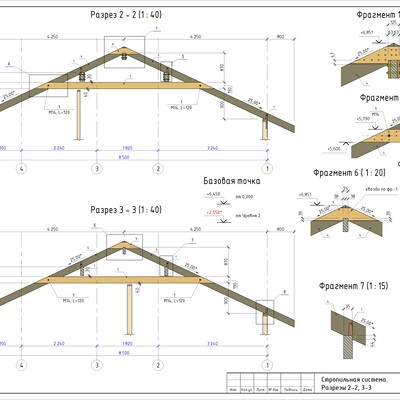

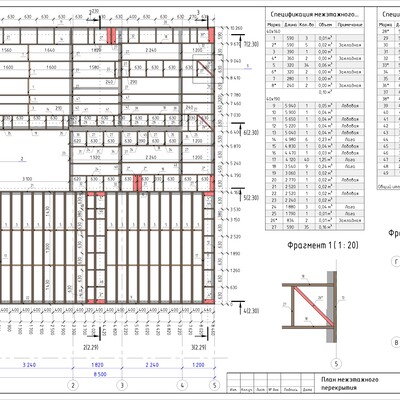

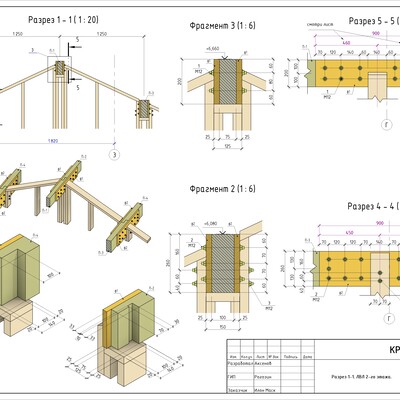

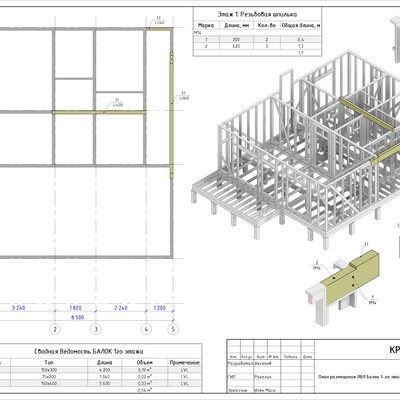

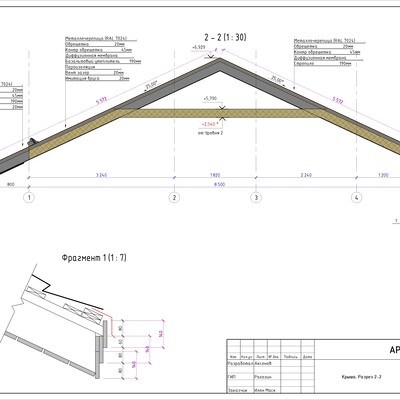

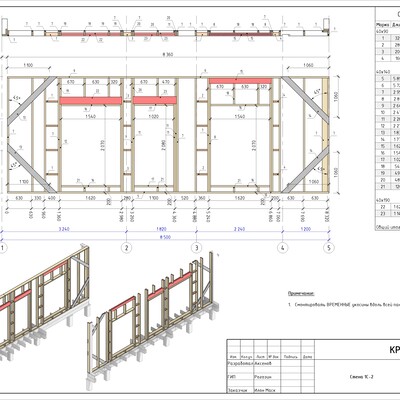

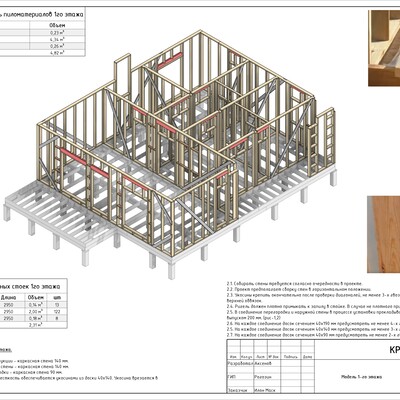

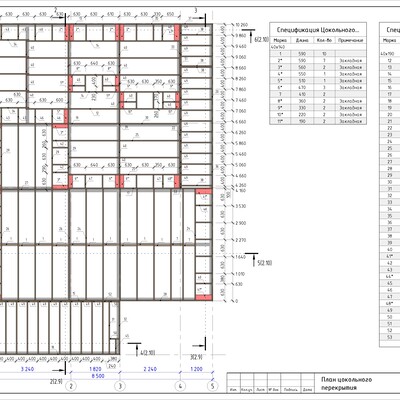

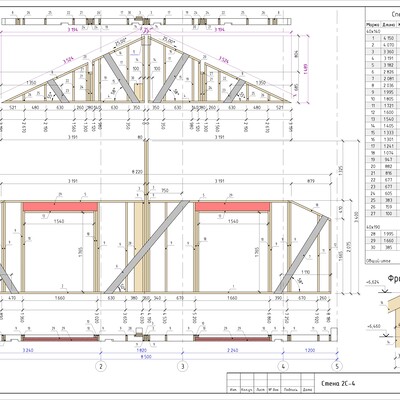

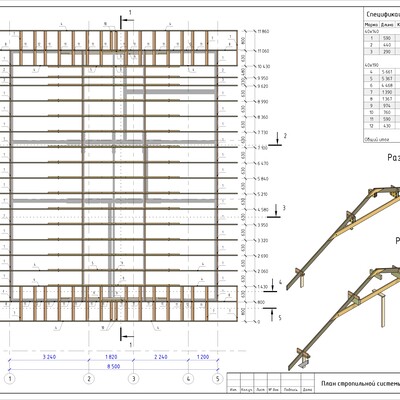

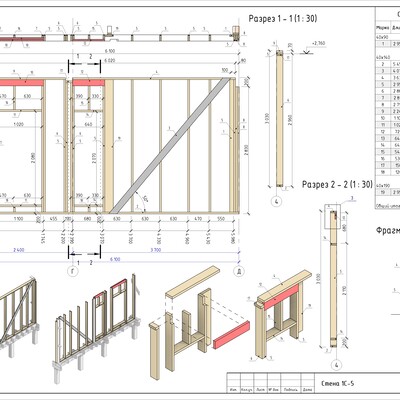

Разберем механики оформления каркасных панелей, перекрытий, стропильной системы и остальных частей каркаса.

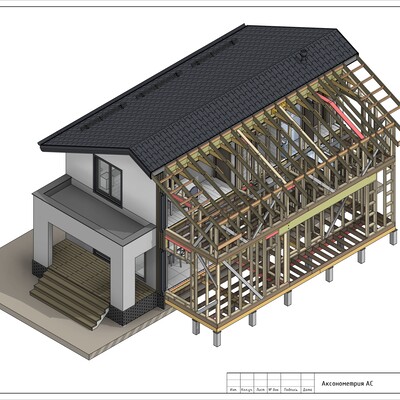

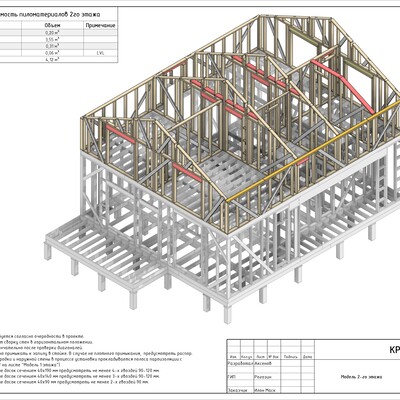

Покажу как формировать виды на листах системно.

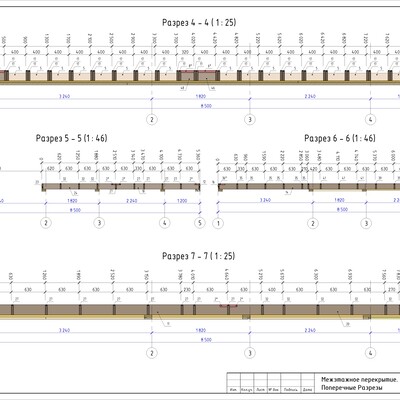

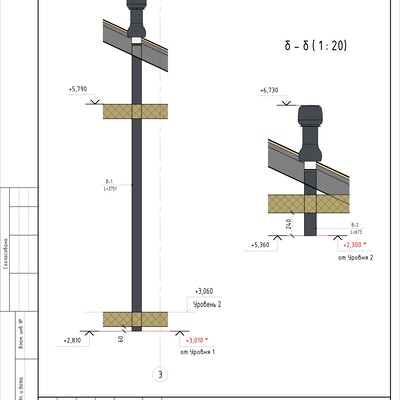

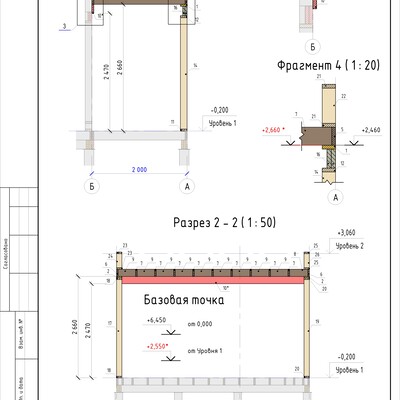

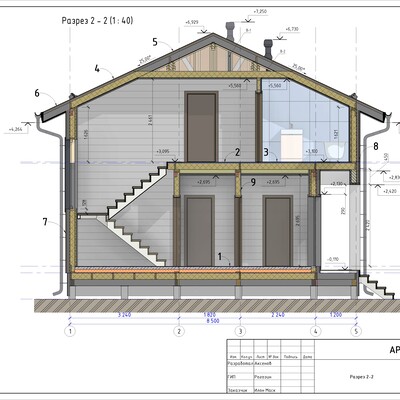

Разберем механику с Разрезами. Чтобы они не появлялись на каждом виде, а были там, где они должны быть.

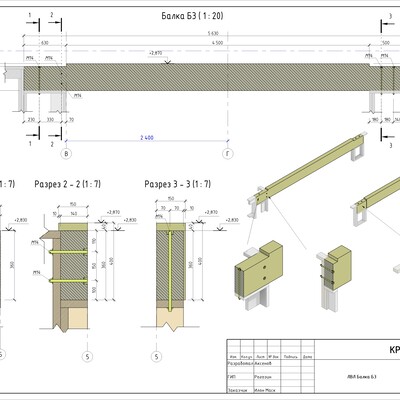

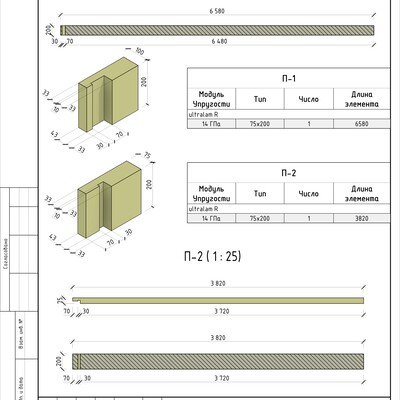

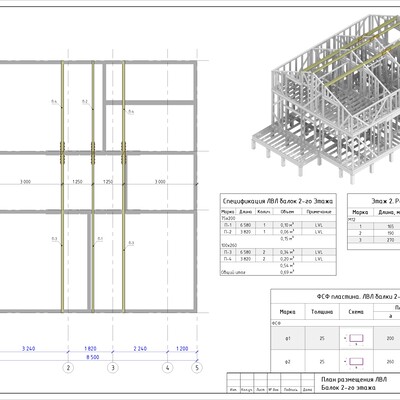

Оформим КДД на примере LVL балки.
Поработаем с графикой. Разберем принципы отображения графики.
Верстка чертежей, это как отдельный вид искусства, и мы с вами рассмотрим его с разных ракурсов и под разными углами.

Вишенка на торте.

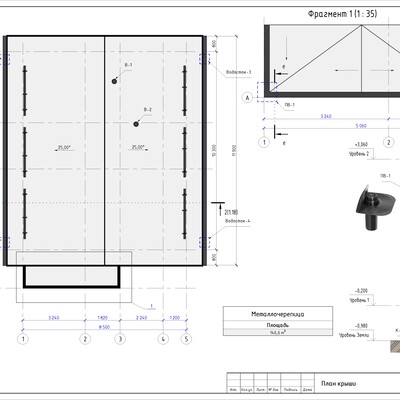

Общая доработка чертежей разделов АР и КД.
Проработаем лобовые доски на карнизах.
Установим водосточную систему и снегозадержатели.
Определимся с положением вент шахт и смоделируем их.
Доработка входных групп.
Разберем механику перехода на стадию "Р".
Финальная сборка проектной документации и вывод её в PDF для заказчика.
